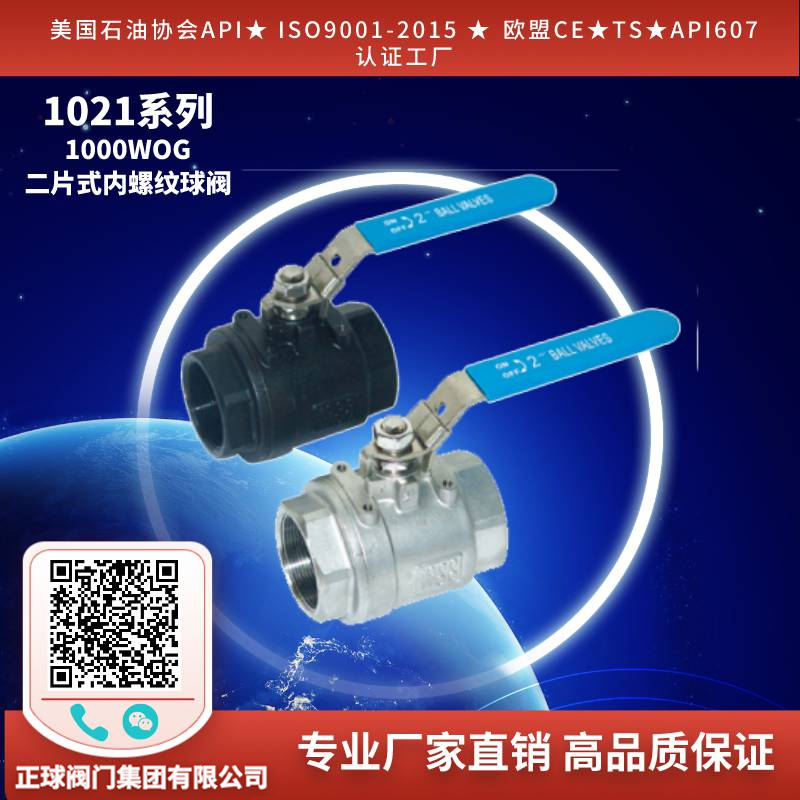

产品名称：二片式不锈钢内螺纹球阀
产品类别：二片式球阀
应用规范
公称压力： 1.6-6.4MPa
适用温度范围： -20~232℃~350℃
适用介质：水、油、气及某些腐蚀性液体 (W、O、G)
螺纹类型： G·NPT.BSPT.BSP.DIN259/2999
| 主要技术参数 |
| 公称通径 |
DN（mm） |
6～100mm |
| 公称压力 |
PN（MPa） |
2.5 |
4.0 |
6.4 |
| 试验压力 |
强度试验压力 |
3.8 |
6.0 |
9.6 |
| 高密封试验压力 |
3.0 |
4.8 |
7.6 |
| 低压气密封试验压力 |
0.6 |
0.6 |
0.6 |
| 适用介质 |
水、蒸汽、油品、酸类腐蚀性等。 |
| 适用温度 |
< 150℃(PTFE) < 300℃(PLL) |
|
| ■主要零件的材质 |
| NO |
零件名称 |
PART NAME |
材料(MATERIAL) |
| 1 |
阀体 |
Body |
CF8M CF8 WCB |
| 2 |
阀盖 |
Cap |
CF8M CF8 WCB |
| 3 |
阀座 |
Seat |
RPTFE |
| 4 |
球 |
Ball |
SS304 SS316 |
| 5 |
密封垫 |
Seal Gasket |
PTFE |
| 6 |
阀杆密封 |
Stem Seal |
PTFE |
| 7 |
阀杆 |
Stem |
SS316 |
| 8 |
阀杆填料 |
Stem Packing |
PTFE |
| 9 |
填料压盖 |
Packing gland |
SS304 |
| 10 |
弹性垫圈 |
Spring washer |
SS301 |
| 11 |
手柄 |
Handle |
SS304 |
| 12 |
螺母 |
Stem Nut |
SS304 |
|
| ■主要尺寸 |
| 公称通径 |
结构长度(mm) |
外形尺寸(mm) |
参考重量 |
| 毫米 |
英寸 |
L |
d |
H |
W |
(kg) |
| 6 |
1/4" |
55 |
10 |
42 |
95 |
0.2 |
| 10 |
3/8" |
55 |
10 |
42 |
95 |
0.2 |
| 15 |
1/2" |
64 |
15 |
51 |
108 |
0.35 |
| 20 |
3/4" |
75 |
20 |
58 |
115 |
0.5 |
| 25 |
1" |
85 |
25 |
77 |
135 |
0.75 |
| 32 |
1-1/4" |
102 |
32 |
83 |
150 |
1.3 |
| 40 |
1-1/2" |
108 |
38 |
97 |
175 |
2.0 |
| 50 |
2" |
124 |
50 |
106 |
190 |
3.3 |
| 65 |
2-1/2" |
163 |
65 |
122 |
220 |
6.1 |
| 80 |
3" |
185 |
80 |
133 |
250 |
9.9 |
|
