产品属性
型号：F3R
品牌：ZQV
类型：球阀
支持定制：OEM
产地：中国
应用：通用
中温：中温
动力：手动
流动介质：气体、水、油
结构：球
主体结构：3 件内置螺栓
端部连接：螺纹、承插焊、对焊
产品描述

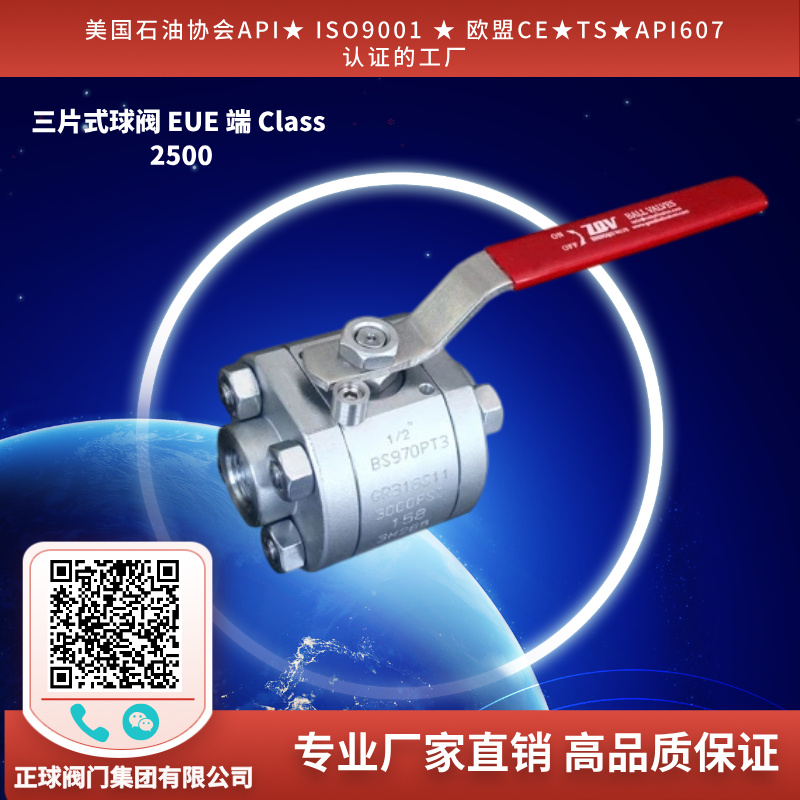

ZQV 三片式碳钢球阀是一种锻钢双向浮动球阀，属于四分之一回转阀门类别，有常规缩径和全径两种规格，螺纹端连接尺寸范围为 DN15 至 DN50，压力等级为 ASME Class800、Class 1500。这种 3PC 高压球阀采用封闭式内部螺栓和重型阀体设计，在高压工作条件下更加耐用。所有尺寸均包含锁定装置，还提供 ISO 5211 安装垫。当球阀需要焊接在管道上时，3PC 球阀是一个不错的选择，因此端部包括螺纹 NPT 端、套焊端和对焊端。
带 ISO 5211 安装垫的三片式锻钢球阀
F3R 系列
- 尺寸范围：1/4''-4''、DN8-DN100、2-3/8''、2-7/8''
- 压力等级：Class800-Class2500、2000PSI、3000PSI、5000PSI、6000PSI、PN100、PN160、PN250、PN420
- 阀体：ASTM A105、ASTM A182 F304、F316、F11、F22、FF51、碳钢、不锈钢、合金钢、双相钢
- 球：ASTM A182 F304、F316、F304L、F316L
- 阀杆：ASTM A182 F304、F316、F304L、F316L、SS420
- 球座/阀体密封：TFM、尼龙、25% 玻璃填充 (RPTFE)、25% 碳填充 (CPTFE)、PEEK/Delrin、Grafoil、石墨环
- 端口：减少端口、全端口
- 防吹出阀杆
- 防静电装置
- API 607 防火安全
- 设计标准：ASME B16.34
- 端部：螺纹 Fnpt 符合 ASME B.1.20.1、API 2B EUE、SW 符合 ASME B16.11、BW 符合 ASME B16.25
- 检查：API 598、BS EN ISO 12266-I
选项
- 金属阀座
- SAE螺纹
