产品属性
品牌：OEM
类型：球阀
支持定制：OEM
产地：中国
应用：通用
中温：中温
动力：手动、电动、气动、液压
流动介质：水、气、油
结构：球
产品描述
法兰端 API 6A 球阀
三片式耳轴球阀 - API 6A
螺栓焊接车身结构
尺寸：2-1/16” - 13-5/8”
班级：2000、3000 和 5000
| 设计与制造标准 | |
| 基本设计 | API 6A |
| 壁厚 | API 6A |
| 面对面尺寸 | API 6A |
| 法兰端尺寸 | API 6A |
| 检验与测试 | API 6A |
| 防火设计 | API 607/BS 6755 |

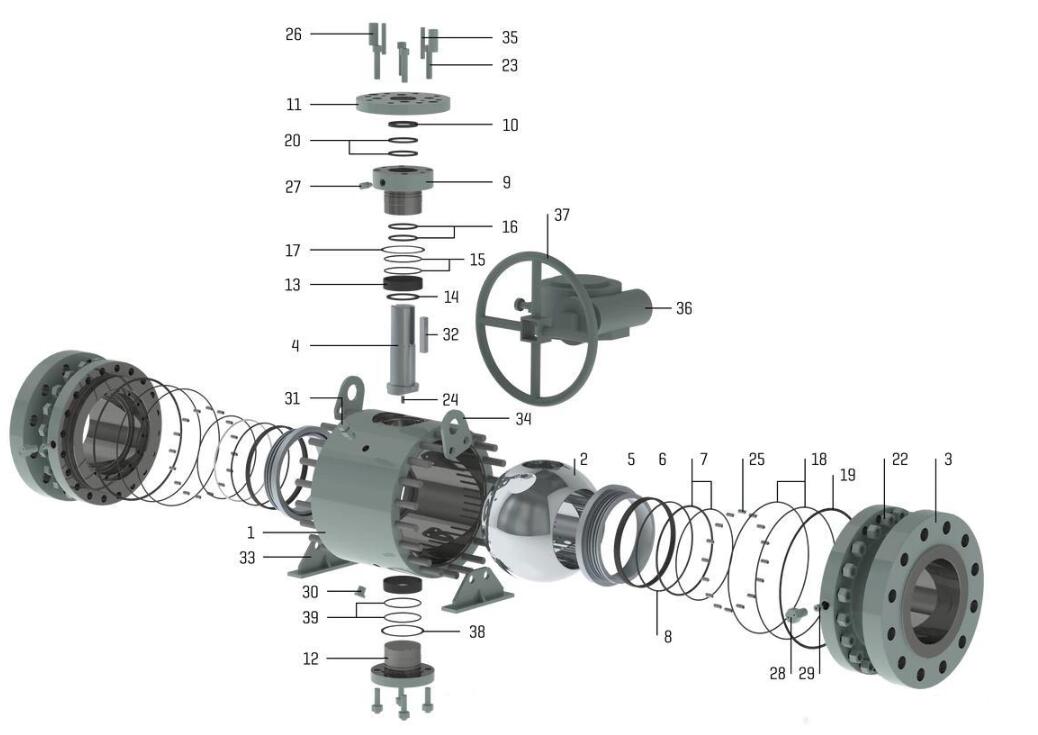

三件式耳轴球阀 - 全通径展开图（参见下方“物料清单”）
物料清单
| 不 | 零件名称 | 材料 |
| 1 | 身体 | 4130 新QT |
| 2 | 球 | 410 SS NQT |
| 3 | 适配器 | 4130 新QT |
| 4 | 干 | 410 SS NQT |
| 5 | 座圈 | 410 SS NQT |
| 6 | 座椅内衬 | 德维隆 |
| 7 | 阀座 O 型圈（2） | 氢化丁腈橡胶 |
| 8 | 阀座密封 | Graphoil |
| 9 | 腺 | 4130 新QT |
| 10 | 压盖环 | 4130 新QT |
| 11 | 安装板 | 4130 新QT |
| 12 | 耳轴 | 4130 新QT |
| 十三 | 耳轴轴承（2） | 316 不锈钢/FIBREX |
| 14 | 推力垫片 | 窥视 |
| 15 | 压盖 O 型圈 (2) | 氢化丁腈橡胶 |
| 16 | 阀杆 O 型圈（2） | 氢化丁腈橡胶 |
| 17 | 压盖垫片 | 石墨/不锈钢 |
| 18 | 适配器 O 形圈（2） | 氢化丁腈橡胶 |
| 19 | 适配器垫片 | 石墨/不锈钢 |
| 20 | 包装 | Graphoil |
| 21 | 双头螺栓* | A320 L7M |
| 22 | 六角螺母* | A320 L7M |
| 23 | 超薄型 | A320 L7M |
| 24 | 防静电弹簧 | X-750 |
| 二十五 | 座椅弹簧 | X-750 |
| 二十六 | 定位销 | 硬化钢 |
| 二十七 | 黄油嘴 | 316 不锈钢 |
| 二十八 | 黄油嘴，BGH | 316 不锈钢 |
| 二十九 | 球检 | 316 不锈钢 |
| 三十 | NPT 插头 | 316 不锈钢 |
| 31 | 通风管接头 | 316 不锈钢 |
| 三十二 | 主键 | 1045 或等于 |
| 33 | 脚踏板* | 碳钢 |
| 三十四 | 升降板* | 碳钢 |
| 三十五 | 阀体定位销 | 硬化钢 |
| 三十六 | 齿轮操作员 | 碳钢 |
| 三十七 | 手轮 | 碳钢 |
| 三十八 | 耳轴垫片 | 石墨/不锈钢 |
| 三十九 | 耳轴 O 型圈（2） | 氢化丁腈橡胶 |
