产品属性
型号：DIBV
品牌：ZQV OEM
类型：球阀
支持定制：OEM
产地：中国
应用：通用
中温：中温
动力：手动
流动介质：油、水、气
结构：球
阀体结构：螺纹阀体
测试标准：API 598
产品描述

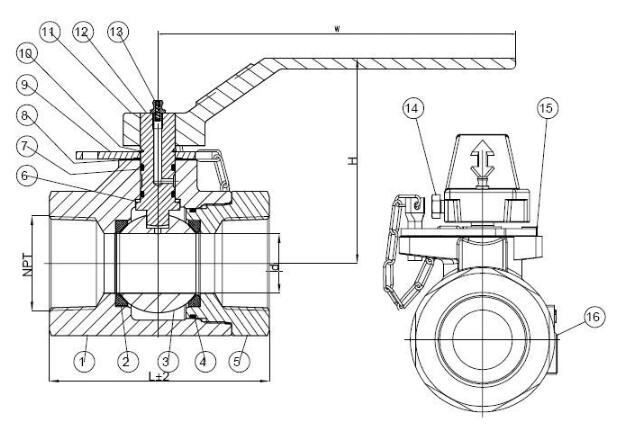

图：DIBV 1000PSI FP
我们提供种类繁多的油浸式阀门、球阀、止回阀，材质包括WCB和球墨铸铁，压力范围从750psi到5000psi，尺寸从1英寸、2英寸、3英寸到4英寸不等。设计与您已在管道上使用的产品相同。我们的价格极具竞争力，交货快捷。请将您的需求发送给我们，我们将帮助您选择合适的阀门。
规格
• 球墨铸铁阀体
• 1000 psi、1500 psi、2000 psi、NSCWP
• 全端口/减少端口
• 2 件
• RPTFE 阀座，Delrin
• 符合 Nace MR-01-75-2009 标准
• 重型锁定装置
• 防爆阀杆
• 双 O 型圈阀杆密封
• 油脂嘴用于持续润滑并防止腐蚀和潮湿
| 不。 | 部分。 | 材料 |
| 1 | 身体 | 球墨铸铁 |
| 2 | 座位 | 聚四氟乙烯 |
| 3 | 球 | SS420 |
| 4 | 车身密封 | 氟橡胶 |
| 5 | 帽 | 球墨铸铁 |
| 6 | 信托责任 | 聚四氟乙烯 |
| 7 | 阀杆 O 形圈 | 氟橡胶 |
| 8 | 信托责任 | 聚四氟乙烯 |
| 9 | 挡板 | 钢 |
| 10 | 挡圈 | 钢 |
| 11 | 处理 | 球墨铸铁 |
| 12 | 干 | A276 420 |
| 十三 | 油脂塞 | 铜 |
单位：毫米
| 部分＃ | 尺寸 | 港口 | 压力 | 重量(公斤) | 左 | 哈 | d | D |
| DIBV1FP-2000 | 1英寸 | FP | 1000PSI2000PSI | 1.93 | 102 | 93 | 25.4 | 11.5NPT |
| DIBV1FP-2000 | 1-1/2英寸 | FP | 1000PSI2000PSI | 6.00 | 140 | 134 | 三十八 | 11.5NPT |
| DIBV2FP-2000 | 2英寸 | FP | 1000PSI2000PSI | 8.28 | 152 | 140 | 50 | 11.5NPT |
| DIBV3FP-2000 | 3英寸 | FP | 1000PSI2000PSI | 20.00 | 222 | 174 | 76 | 8NPT |
| DIBV4FP-2000 | 4英寸 | FP | 1000PSI2000PSI | 24.00 | 238 | 200 | 100 | 8NPT |
单位：英寸
| 部分＃ | 尺寸 | 港口 | 压力 | 重量（磅） | 左 | 哈 | d | D |
| DIBV1FP-2000 | 1英寸 | FP | 1000PSI2000PSI | 4.25 | 4.02 | 3.66 | 1 | 11.5NPT |
| DIBV1FP-2000 | 1-1/2英寸 | FP | 1000PSI2000PSI | 13.00 | 5.51 | 5.28 | 1.5 | 11.5NPT |
| DIBV2FP-2000 | 2英寸 | FP | 1000PSI2000PSI | 18.00 | 5.98 | 5.51 | 2 | 11.5NPT |
| DIBV3FP-2000 | 3英寸 | FP | 1000PSI2000PSI | 44.00 | 8.74 | 6.85 | 3 | 8NPT |
| DIBV4FP-2000 | 4英寸 | FP | 1000PSI2000PSI | 52.20 | 9.37 | 7.88 | 4 | 8NPT |
